Εισαγωγή στο Stacking

Το Stacking είναι μια μέθοδος σύνδεσης πολλαπλών μονάδων switch ώστε να λειτουργούν ως ένα ενιαίο λογικό switch. Το VigorSwitch 2282x υποστηρίζει πλέον stacking. Με ενεργοποιημένο το stacking, έως και 4 VigorSwitch 2282x μπορούν να ομαδοποιηθούν, παρέχοντας κεντρική διαχείριση μέσω μιας και μόνο IP address. Αυτό όχι μόνο απλοποιεί τη ρύθμιση και την παρακολούθηση του δικτύου, αλλά βελτιώνει την επεκτασιμότητα και την ευελιξία του δικτύου. Επίσης, οι διαχειριστές μπορούν να επεκτείνουν τη χωρητικότητα προσθέτοντας switch στο stack χωρίς να διακόψουν τη λειτουργία του υπάρχοντος δικτύου.



Επιπλέον, το stacking προσφέρει βελτιωμένο redundancy — αν αποτύχει η κύρια μονάδα (master unit), μια άλλη μονάδα του stack αναλαμβάνει αυτόματα, διατηρώντας τη συνεχή λειτουργία του δικτύου.



Υποστηριζόμενο Μοντέλο και Έκδοση Firmware:

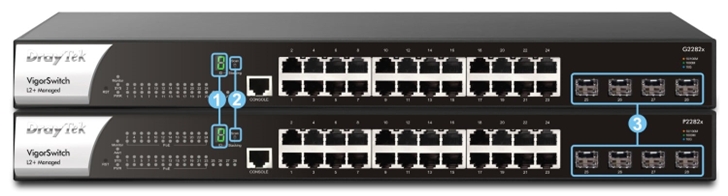

Η οθόνη εμφανίζει το Device ID, την κατάσταση και το error code.



Επιτρέπει τη γρήγορη εγκατάσταση μέσω φυσικού κουμπιού χωρίς να απαιτείται σύνδεση, διευκολύνοντας την επέκταση των διαθέσιμων θυρών.

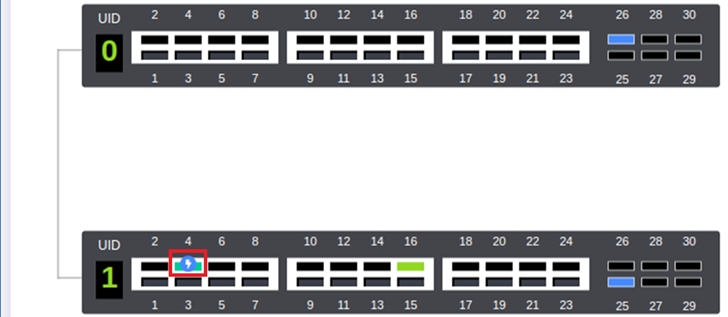

Το VigorSwitch χρησιμοποιεί 10G SFP+ ports ως stacking ports για σύνδεση μεταξύ των μονάδων, απαιτώντας ένα 10G link για τη λειτουργία. Τα μοντέλα G και P μπορούν να τεθούν σε stacking και να εμφανίζουν PD για τα ports του μοντέλου P.





















 Κρατώντας πατημένο το κουμπί του Stacking για 1~4 δευτερόλεπτα θα ανάψει το κάτω δεξιά LED. Το σύστημα δημιουργεί το stacking περιβάλλον και επιλέξει αυτόματα τη συσκευή που θα είναι Primary. Το ID κυμαίνεται από 0 έως F, με το 0 να έχει την υψηλότερη προτεραιότητα (Primary ID).



Συμπεριφορά Κουμπιού:











1. Για να αλλάξετε την προτεραιότητα, κρατήστε πατημένο το κουμπί για 1~4 δευτερόλεπτα ώστε να απενεργοποιήσετε το stacking. Είναι αδύνατη η είσοδος στο Set Priority Mode όσο είναι ενεργό το stacking.

2. Με απενεργοποιημένο το stacking, κρατήστε το κουμπί πατημένο για 4~7 δευτερόλεπτα ώστε να μπείτε σε Set Priority Mode.

3. Το switch εισέρχεται στο priority menu. Καθώς κρατάτε πατημένο το κουμπί, το monitor θα εναλλάσσει τιμές προτεραιότητας από F → 0 → 1 → 2 → … → E.









4. Αφήστε το κουμπί και όταν εμφανιστεί το επιθυμητό ID, επιλέξτε το.

5. Ενεργοποιήστε ξανά το stacking και περιμένετε να εφαρμοστεί η νέα προτεραιότητα.

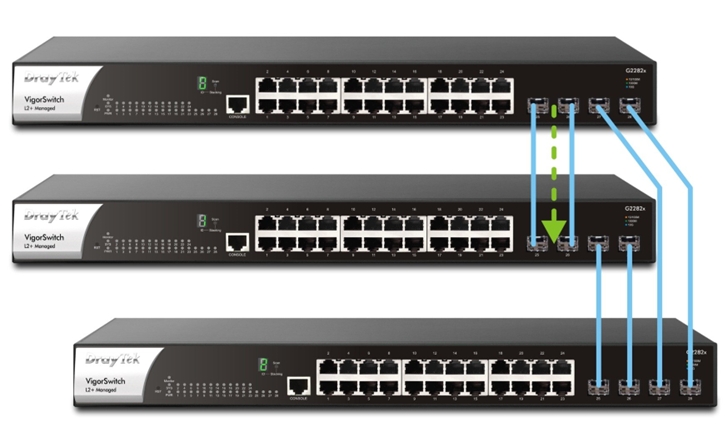

Η προσθήκη νέας μονάδας switch σε ένα ενεργό stacking περιβάλλον είναι απλή:

Συνδέστε το νέο switch σε διαθέσιμο stacking port και εκτελέστε τη διαδικασία ενεργοποίησης stacking.

Το Primary switch θα ανιχνεύσει αυτόματα και θα ενσωματώσει τη νέα μονάδα switch στο περιβάλλον.

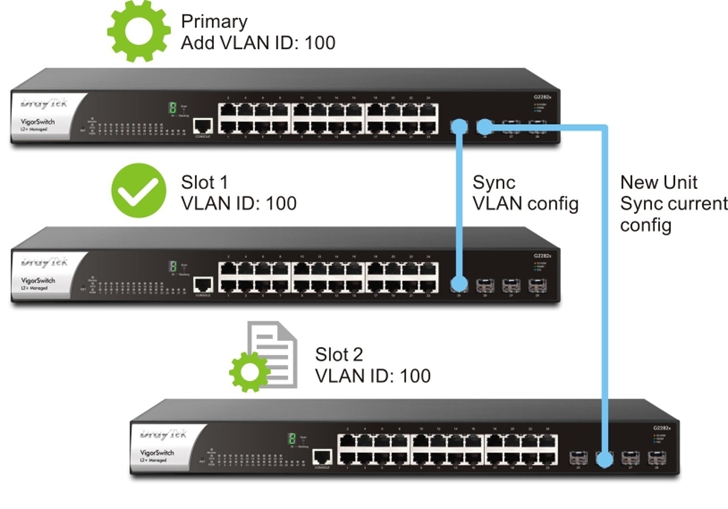

Το stacking περιβάλλον επιτρέπει τη διαχείριση όλων των μονάδων μέσω της WebUI της Primary συσκευής με single IP management.

1. Όταν ρυθμίζεται π.χ. το VLAN ID 100 στην Primary, το ίδιο VLAN συγχρονίζεται σε όλες τις slot μονάδες.

2. Κατά την προσθήκη νέας μονάδας, οι τρέχουσες ρυθμίσεις συγχρονίζονται αυτόματα.

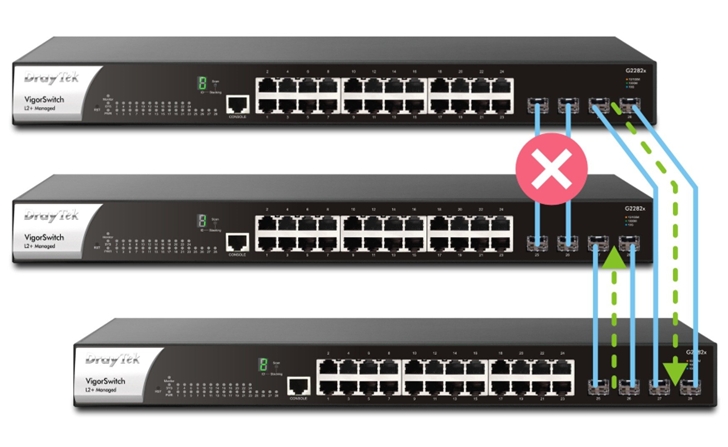

Με τοπολογία δακτυλίου (Ring topology), αν πέσει η σύνδεση από την Primary στο Slot#1, το περιβάλλον stacking ανιχνεύει τη βλάβη και μεταφέρει την κίνηση μέσω του Slot#2. Η κυκλοφορία βρίσκει εναλλακτική διαδρομή για τη διατήρηση της συνέχειας.





























Η οθόνη 7 τμημάτων στο VigorSwitch εμφανίζει την κατάσταση του stacking:

• Επιτυχημένο stacking: Εμφανίζει το Device ID.

• Ασταθές stacking: Αναβοσβήνει έως ότου σταθεροποιηθεί.

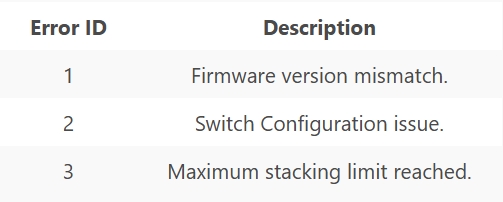

• Αποτυχία stacking: Εναλλάσσει το ‘r’ και το error ID:















Παράδειγμα: Αν παρουσιαστεί r-2, η οθόνη θα δείξει το σφάλμα r-2.

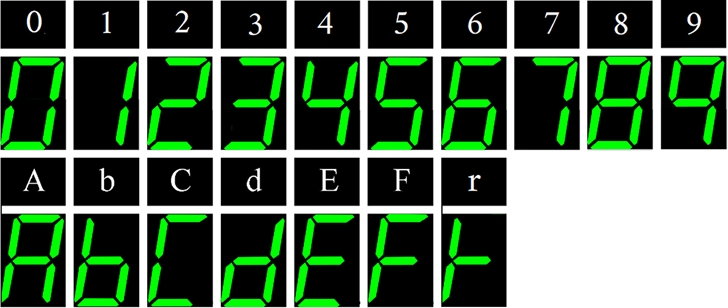

 Ακολουθεί το παράδειγμα αριθμών και αγγλικών γραμμάτων από το A έως το F και το r στην οθόνη επτά τμημάτων.

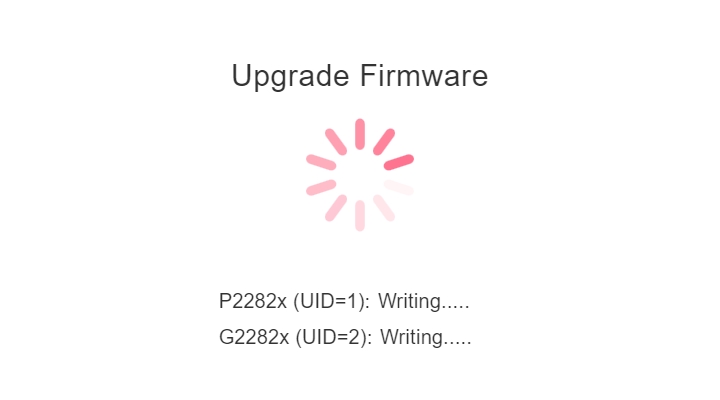

Η αναβάθμιση firmware  γίνεται μόνο στην Primary μονάδα switch. Με την έναρξη της αναβάθμισης, όλες οι μονάδες του stack αναβαθμίζονται αυτόματα ώστε να διατηρείται ενιαία έκδοση σε όλο το σύστημα.
